Stellantrieb defekt? So erkennst und tauschst du ihn

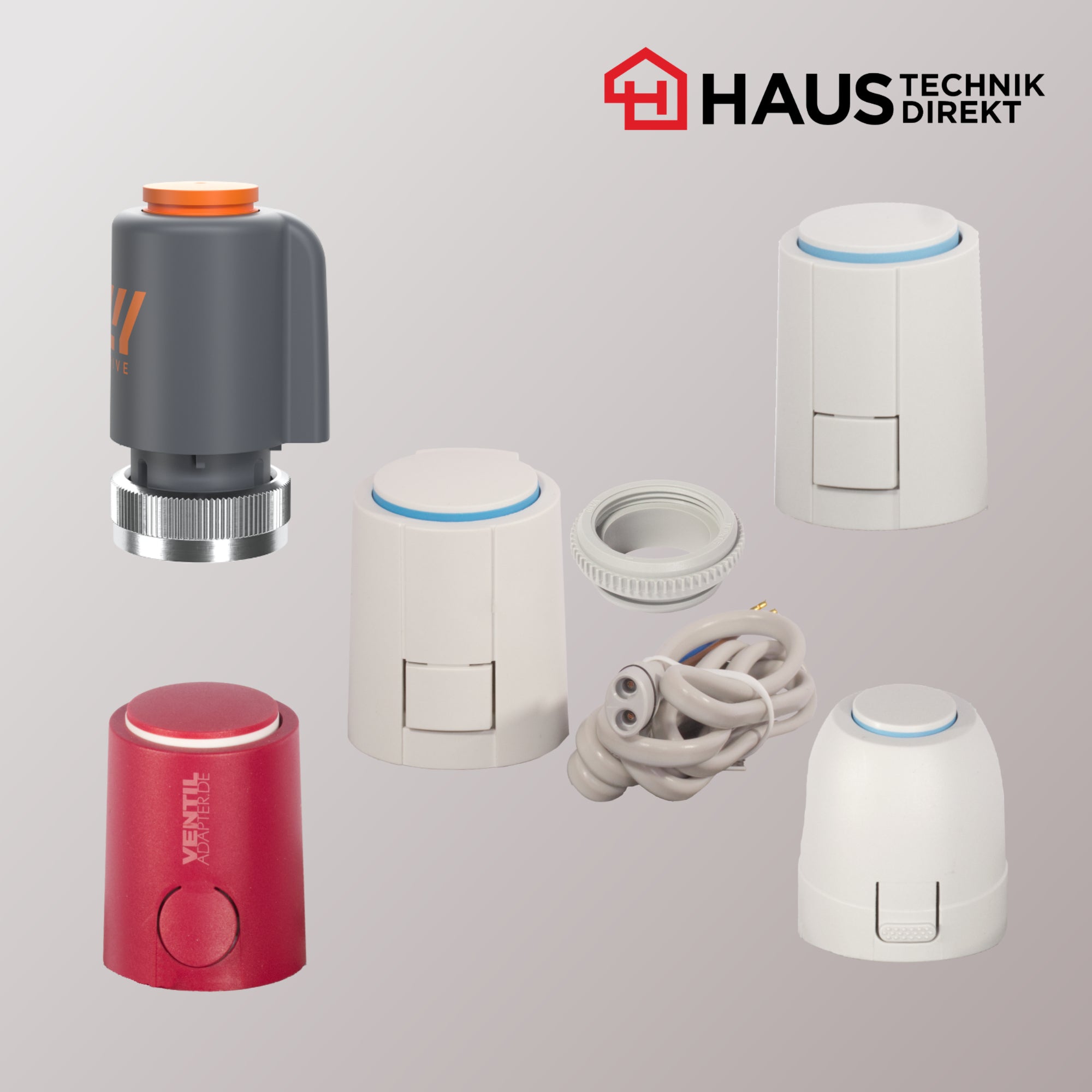

Der Stellantrieb ist das kleine weiße Teil oben auf dem Verteiler. Er öffnet und schließt den Heizkreis, gesteuert vom Raumthermostat. Fällt er aus, merkst du es am Raum – nicht am Gerät.

Die typischen Anzeichen

• Ein Raum bleibt kalt, obwohl das Thermostat höher steht.
• Ein Raum wird dauerhaft warm, obwohl das Thermostat auf Minimum steht.
• Der Heizkreis am Verteiler bleibt kalt, während die Nachbarkreise warm werden.

So prüfst du ihn

Die meisten Antriebe haben eine Stellungsanzeige, an der du sehen kannst, ob er geöffnet hat. Alternativ: Antrieb abschrauben. Ist die Ventilspindel darunter frei beweglich und wird der Kreis danach warm, war der Antrieb die Ursache. Lässt sich die Spindel nicht bewegen, sitzt das Ventil fest – dann ist nicht der Antrieb das Problem.

Worauf es beim Ersatz ankommt

Drei Angaben musst du kennen, sonst passt der neue Antrieb nicht:

1. Spannung – 230 V oder 24 V. Steht auf dem alten Antrieb und muss zur Anschlussleiste passen.
2. Wirkrichtung – NC (stromlos geschlossen) ist der Normalfall, NO (stromlos geöffnet) die Ausnahme. Verwechselt man das, heizt der Raum genau dann, wenn er es nicht soll.
3. Ventilanschluss – das Gewinde, mit dem der Antrieb auf dem Ventil sitzt. VA 80 und M30 × 1,5 sind die gebräuchlichsten. Passt es nicht, gibt es Ventiladapter.

Dazu die Frage, ob das Kabel fest am Antrieb sitzt oder steckbar ist. Steckbar ist beim Tausch bequemer.

Der Tausch

Strom abschalten. Alten Antrieb vom Ventil schrauben und das Kabel an der Anschlussleiste lösen. Neuen Antrieb handfest aufschrauben – keine Zange, der Überwurf ist aus Kunststoff. Kabel anschließen, Strom einschalten. Viele Antriebe brauchen nach dem Einschalten einige Minuten, bis sie zum ersten Mal öffnen. Nicht wundern, wenn nicht sofort etwas passiert.

Ein Hinweis zur Erstinbetriebnahme

Neue Antriebe werden oft in Erstmontagestellung geliefert: Das Ventil ist offen, damit sich die Anlage vor dem Anschluss spülen lässt. Diese Stellung löst sich beim ersten Schaltvorgang automatisch.

Unsicher, welcher Antrieb auf deinen Verteiler passt? Schick uns ein Foto – wir sagen dir, was drauf gehört.
