Beschreibung

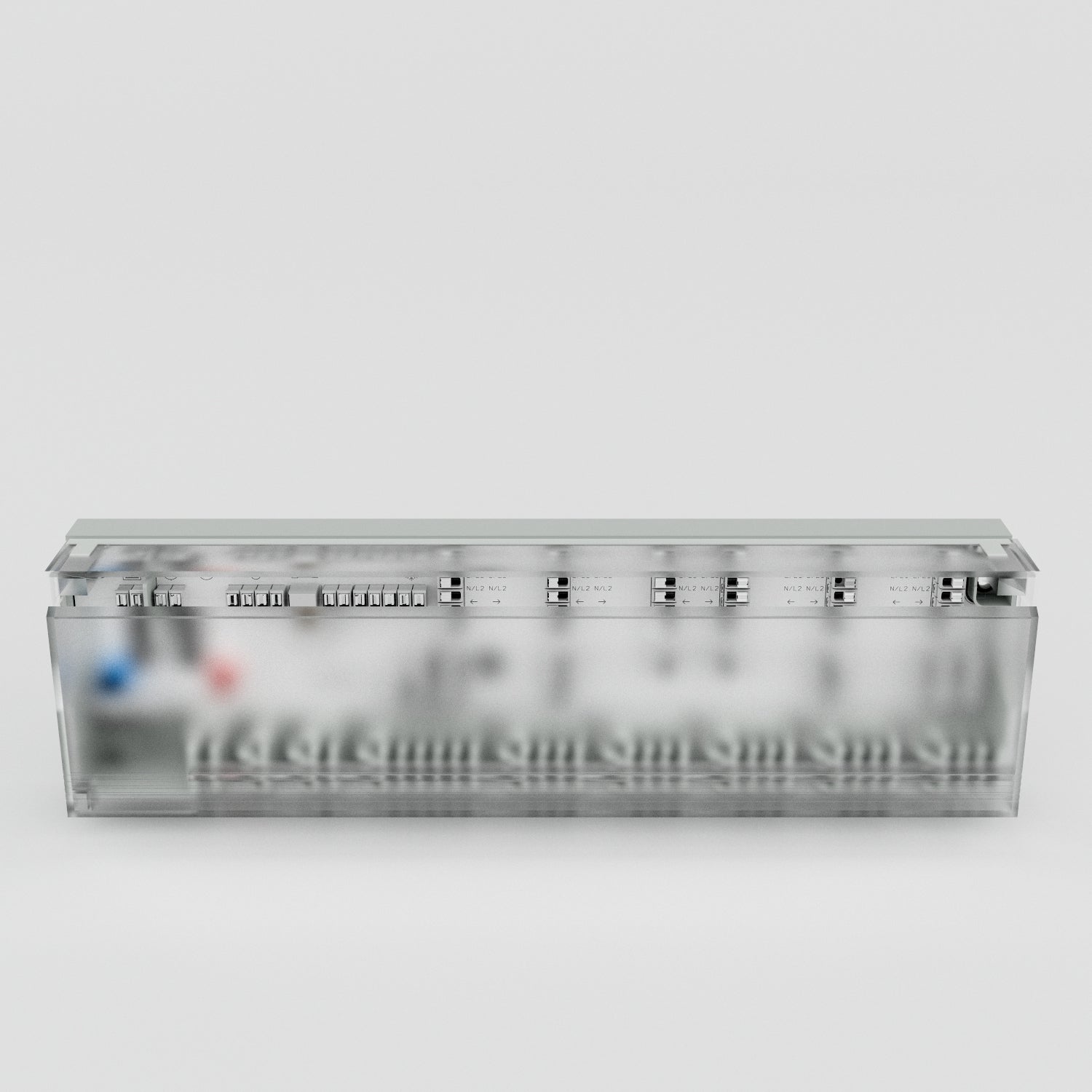

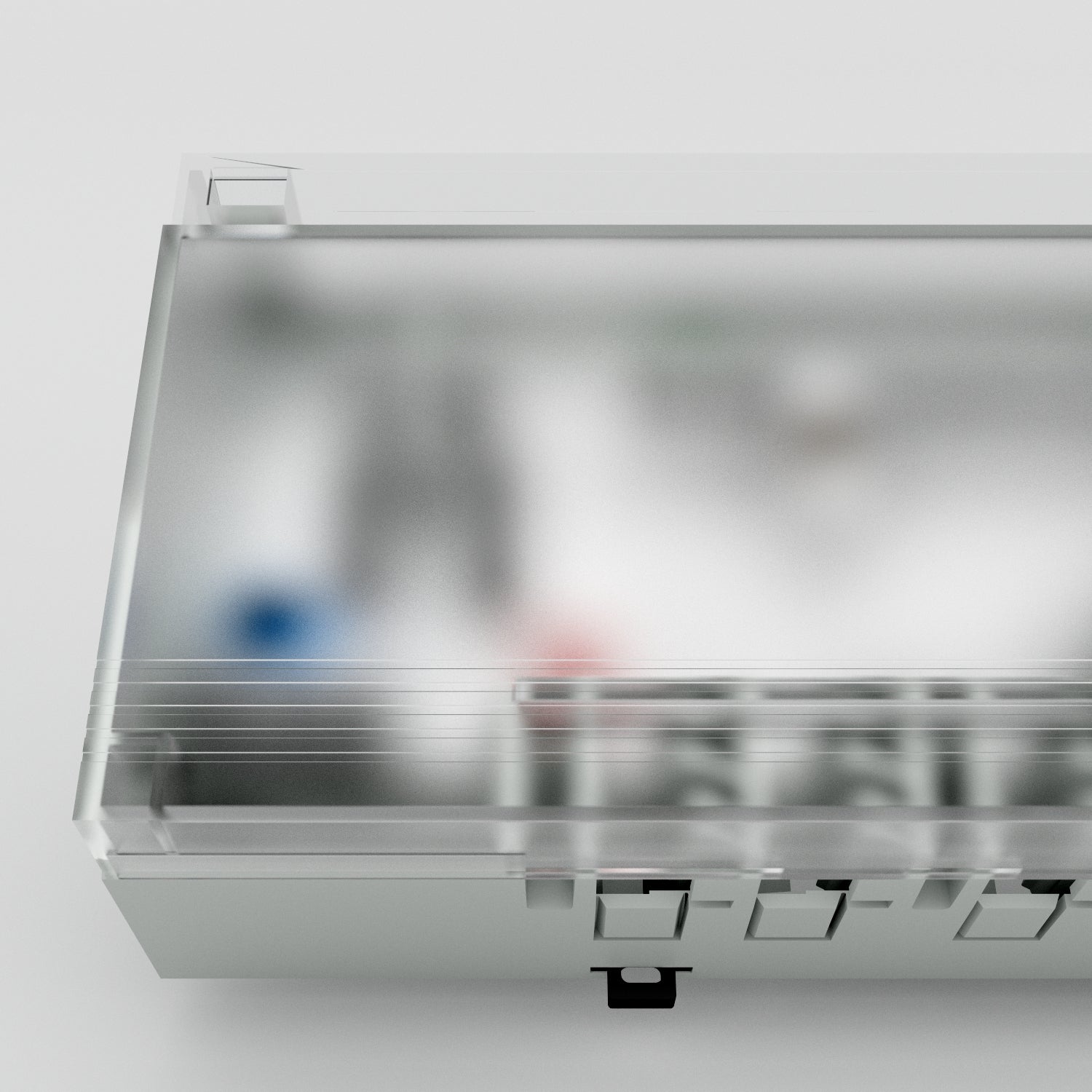

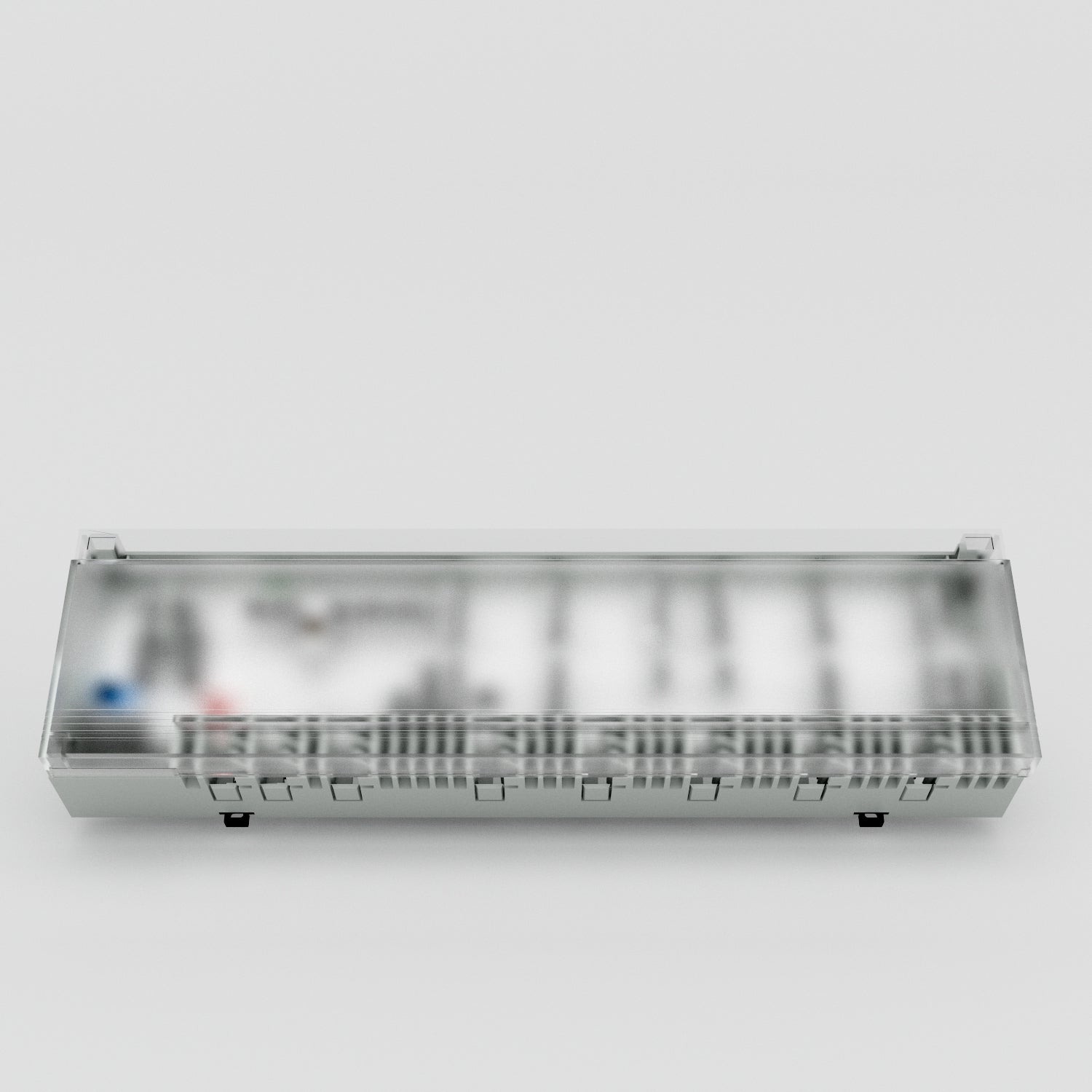

Die Möhlenhoff Alpha Basis direct STANDARD ist die zentrale Anschlusseinheit einer Einzelraumregelung zur Flächentemperierung von Heiz- und Kühlsystemen. Sie ermöglicht mit minimalem Verdrahtungsaufwand die Verbindung aller Systemkomponenten wie Raumregler und Stellantriebe. Die Versorgung der angeschlossenen Komponenten erfolgt direkt über die Spannungsversorgung der Alpha Basis direct. Alle Schaltbefehle der Regler werden unmittelbar an die angeschlossenen Komponenten weitergeleitet.

Hauptmerkmale:

• Betriebsspannung: 24 V ±20 % 50 Hz / 230 V ±10 % 50 Hz
• Maximale Leistungsaufnahme: 30 VA (24 V) / 50 VA (230 V)
• Schutzart: IP20
• Schutzklasse: III (24 V) / II (230 V)
• Anzahl der Heiz-/Kühlzonen: 6
• Maximale Anzahl anschließbarer Stellantriebe: 15
• Gehäusematerial: ABS
• Farbe Gehäuse/Deckel: Lichtgrau/Transparent
• Abmessungen (H x L x T): 90 x 326,5 x 52 mm

Besondere Eigenschaften:

• Einfache Installation: Schraublose Klemmenanschlusstechnik und übersichtlich angeordnete Anschlussklemmen ermöglichen eine schnelle und intuitive Verdrahtung.
• Flexibilität: Geeignet für Heiz- und/oder Kühlsysteme sowie für den Betrieb mit 24 V oder 230 V.
• Absenkkanal: Ein Anschluss für eine externe Systemuhr ermöglicht die zeitgesteuerte Absenkung der Raumtemperatur.
• Kompatibilität: Unterstützt sowohl stromlos geschlossene (NC) als auch stromlos offene (NO) Stellantriebe.
• Hohe Funktionssicherheit: Bewährte Kabelführung und normenkonforme Zugentlastung sorgen für einen sicheren Betrieb.
• Wartungsfrei: Die Konstruktion ist auf Langlebigkeit und einen störungsfreien Betrieb ausgelegt.

Anwendungsbereiche:

Die Alpha Basis direct STANDARD eignet sich ideal für die individuelle Raumtemperaturregelung in Wohn- und Geschäftsräumen. Sie bildet das Herzstück einer effizienten Flächentemperierung und ermöglicht die zentrale Steuerung von bis zu sechs Zonen.

Lieferumfang:

• Möhlenhoff Alpha Basis direct STANDARD (B 50302-06N2)
• Bedienungsanleitung

Nutzermehrwert:

Mit der Alpha Basis direct STANDARD profitieren Anwender von einer zentralen und übersichtlichen Steuerung ihrer Heiz- und Kühlsysteme. Die einfache Installation und die flexible Einsatzmöglichkeit für verschiedene Spannungen und Stellantriebstypen machen sie zu einer vielseitigen Lösung für moderne Gebäudetechnik.

Spezifikationen

• Betriebsspannung: 24 V ±20 % 50 Hz / 230 V ±10 % 50 Hz
• Maximale Leistungsaufnahme: 30 VA (24 V) / 50 VA (230 V)
• Schutzart: IP20
• Schutzklasse: III (24 V) / II (230 V)
• Anzahl der Heiz-/Kühlzonen: 6
• Maximale Anzahl anschließbarer Stellantriebe: 15
• Gehäusematerial: ABS
• Farbe Gehäuse/Deckel: Lichtgrau/Transparent
• Abmessungen (H x L x T): 90 x 326,5 x 52 mm

Vorteile

• Einfache Installation
• schraublose Klemmenanschlusstechnik
• übersichtliche Anschlussklemmen
• geeignet für Heiz- und Kühlsysteme
• unterstützt NC und NO Stellantriebe
• Anschluss für externe Systemuhr
• hohe Funktionssicherheit
• wartungsfrei
• kompakte Abmessungen
• flexibler Einsatz bei 24 V und 230 V Betriebsspannung.
